Demoras en sistemas

Demora es un concepto fundamental en el estudio de la dinámica de los sistemas. El proyecto de innovación docente # 1234567890 – “Reconocimiento y control de estructuras de adaptación en sistemas dinámicos para la gestión de organizaciones y sistemas sociales” de la Universidad de Talca ha permitido desarrollar un ciclo de actividades para aprender sobre las demoras. Actualmente, se usa al nivel de estudios universitarios de pregrado. Los estudiantes aprenden a diagnosticar, es decir, reconocer la estructura de demora que hay detrás un patrón de comportamiento. Por ejemplo, si la línea verde en el gráfico de comportamiento siguiente es el comportamiento de alguna variable monitoreada, y nosotros vemos la línea blanca gruesa (junto con las otras curvas grises), ¿qué tipo de demora hay detrás de la curva blanca?

5AL10P2

Aquí se describe lo esencial del proceso para docentes, y se pueden descargar los archivos necesarios.

1: Introducción guiada

Usando los archivos “Demoras mixer.pptx” y “Demoras pipeline.pptx”, presentar las lecciones, luego dialogar acerca de la estructura causal y otros ejemplos de aplicación.

Hoja Demora 1 Hoja Demora 2

2: Explorando con el simulador

Usando se usan la libreta de trabajo (“Libreta de trabajo.pptx”) y el simulador en línea:

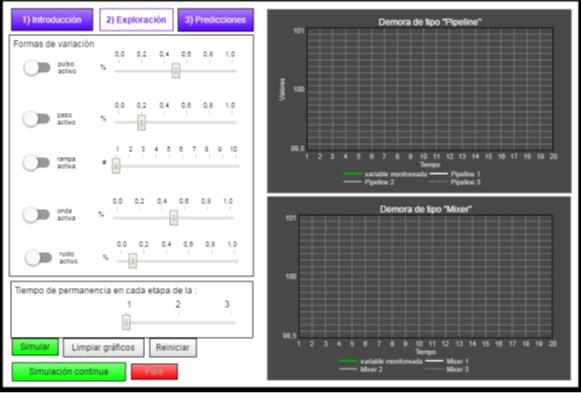

https://exchange.iseesystems.com/public/martin-schaffernicht/demoras-en-sistemas/index.html#page1

Simulador Demoras

Luego:

  1. En la página “Introducción”, recorrer los tres tutoriales de “Contexto” para explorar las diferentes formas de comportamiento de una variable observada, “Demora pipeline” y “Demora mixer” para familiarizarse con la estructura de modelo de las demoras.
  2. En la página “Explorar” del simulador, experimentar con diversas combinaciones de comportamientos de tipo pulsación (PULSE), paso (STEP), rampa (RAMP), ondas (SIN) y aleatorio (RANDOM). A cada vez, observar y describir lo que las demoras tienen de similar y de diferente en términos de amplitud y paso del tiempo. Usar la hoja “Explorar” de la liberta de trabajo.

3: Prediciendo con el simulador

Simulador Demoras 2

En la página “Predecir-Observar-Comparar” y usando las hojas “Predecir” de la libreta de trabajo:

  1. simular un escenario de comportamiento de la variable observada y traspasar la curva mostrada en la página 1 del gráfico a la hoja de trabajo;
  2. dibujar una predicción de comportamiento de las demoras “pipeline” o “mixer”;
  3. observar la curva correspondiente en página 2 o 3 del gráfico en el simulador y traspasarla a la hoja de trabajo;
  4. comparar las predicciones con la simulación y describir eventuales diferencias detectadas.

4: Quiz

  1. Entrar en cuenta de estudiante en socrative.com y entrar a la sala “MARTINSCHAFFERNICHT” para realizar el quiz, donde se observa para cada pregunta un gráfico de comportamiento y se debe indicar si se trata de una demora de tipo “pipeline” o de tipo “mixer”, y si es de primer, segundo o tercer orden. Anota la respuesta correcta y el resultado obtenido para cada pregunta en la hoja “Diagnosticar”.
  2. Retroalimentar acerca de los resultados y dialogar sobre el patrón visible en las respuestas y acerca de lo característico de los comportamientos de las demoras de tipo “pipeline” y “mixer”.
